本帖最后由 梅花坞 于 2012-12-2 21:12 编辑
原理就和风吹过水面一样
网上介绍说和风吹过水面一样自然:s114" /> 。相信很多人去过大型的花棚，特别是养兰花的棚，有没有留意到花棚侧面有几台一个人高的大排气扇呢？而风扇对面墙上会有一排褐黄 色的波纹状的墙面，天气很热的时候进入棚内有清凉的感觉。这就是湿帘降温系统。4月初到发叔的花场我也发现这个设备，只是发叔没有用一个人高的大风扇，而是在顶部设了一些风管。我这个温室就是模拟大棚的微缩版。:lol" /> 当然大场还有微喷雾降温，但在家里用不用，没有那么大的蒸发空间，还有水湿想找打:s敲
湿帘降温的核心是湿帘和风扇这两个主要设备。将花棚密封，开动风扇对外排风，外面的干燥温度较高的空气被吸入，当室外热空气被风机抽吸进入布满冷却水的湿帘纸时，冷却水由液态转化成气态的水分子，吸收空气中大量的热能从而使空气温度迅速下降，与室内的热空气混合后，通过负压风机排出室外。有兴趣的同学可自行上网查找“湿帘降温系统”。

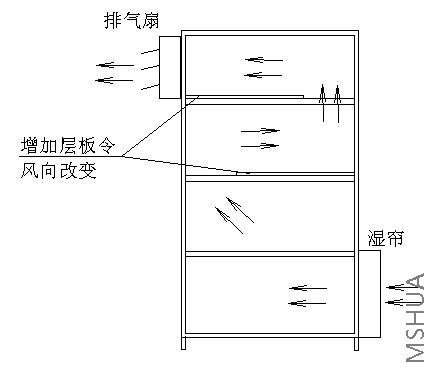

初步构想:由于热空气会上升，风扇设于上部，湿帘置于下部，风扇令冷空气由下而上抽升，另在层架设层板改变架内空气流动方向，令架内每个位置都有风吹到。
初步构想图
想起就去做，在想起此方法后，马上进行材料采购，先购进家用排气扇一台，在金鱼街购入一水泵。首先装好了排气扇。

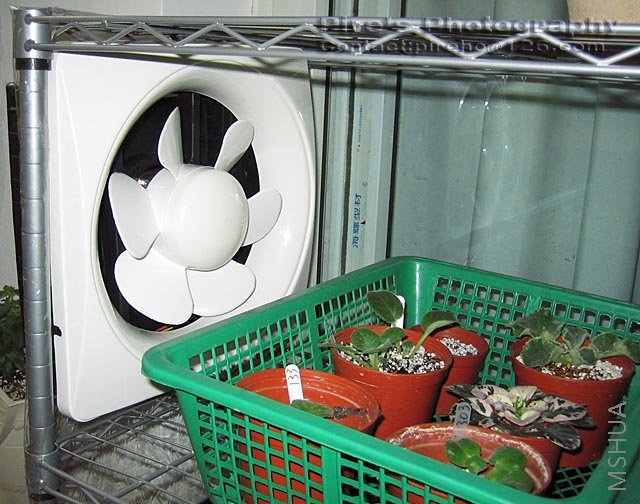

风扇位置刚刚好，好象早就设计好的
关键部件湿帘却难解决，淘宝有卖，可是很贵，邮费也贵啊，网上卖的大多是供湿帘空调用的，散货按立方米卖（天，我哪用得这么多:funk:" /> ）。阿里巴巴也有，按平方米计，人家嫌我量少（才一平方最小起订），打了几次电话后没有下文了:s106" />6" />6" />6" />6" />6" />6" 。最后还是自己去花卉博览园买，最后转第两圈时买到了，高兴:lol" /> 。1.5m*0.6m的一块，搬回家时有点困难，的士放不下，公车不愿载你:s01 。

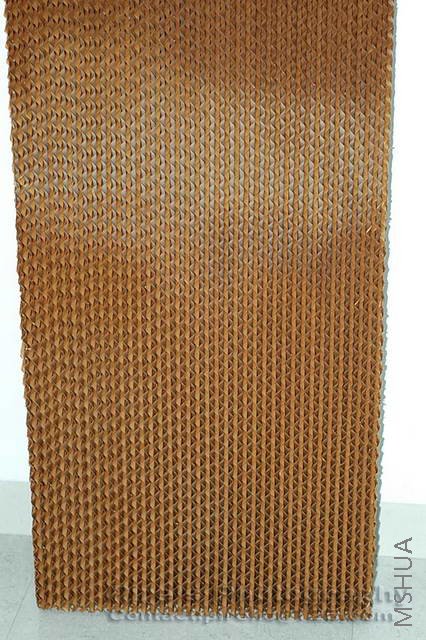

整块的湿帘纸
解决湿帘材料后，开始动手做湿帘框（卖湿帘的地方有铝制的边框卖的，不过也是贵，我构思时就打老爸以前买的一块亚力克板的主意了:loveliness:" /> ）。
开料的设计图：没有了，是画在超市购物单后的草图，开板后没有捡回。
开好板后，用透明胶将框架外形砌好，用电工胶布在外侧将每条缝封好，然后在每个接缝处填入AB胶固定，半个小时后就可以用玻璃胶填缝密封了。

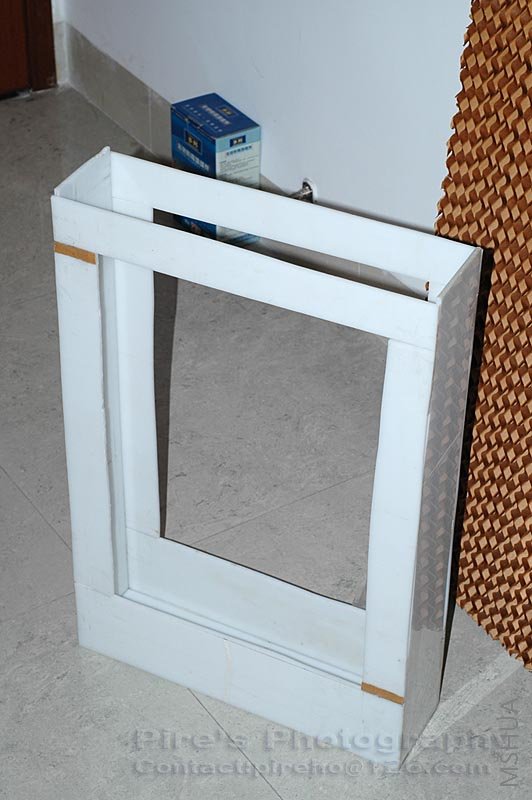

透明胶粘好的框架

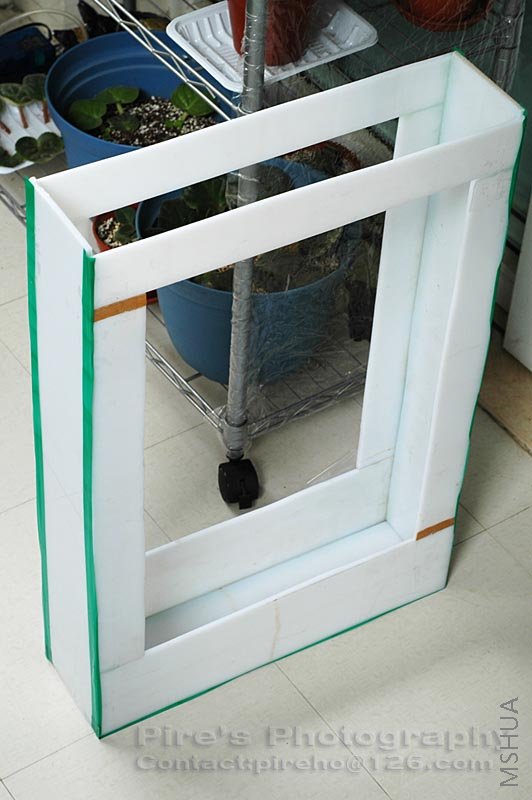

再封边，上AB胶

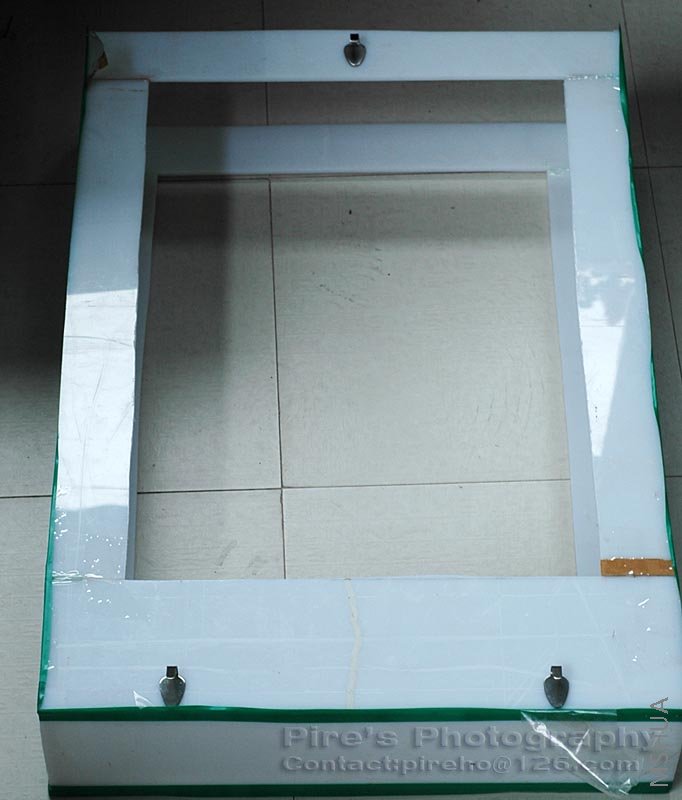

先量好架子上要安装挂钩的位置，然后在框上用AB胶粘上挂钩。水槽内10cm的位置用碎料粘一个托架，好承托湿帘纸。
粘挂钩
第二天玻璃胶干后就可以试水了。接好水泵的软管，放入水泵。然后放入裁好的湿帘纸。

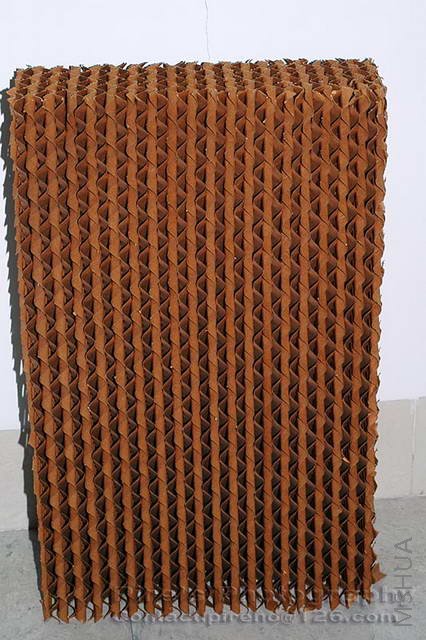

裁好的湿帘纸
试水顺利，湿帘很快吸饱水了

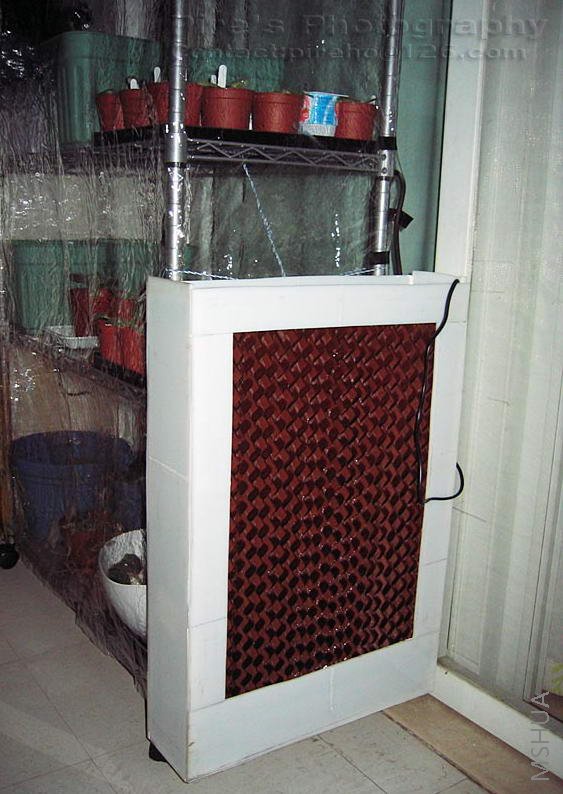

挂好的样子

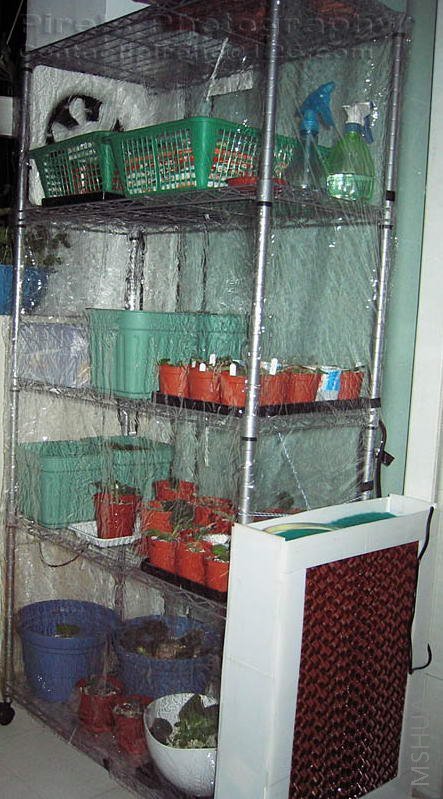

整个

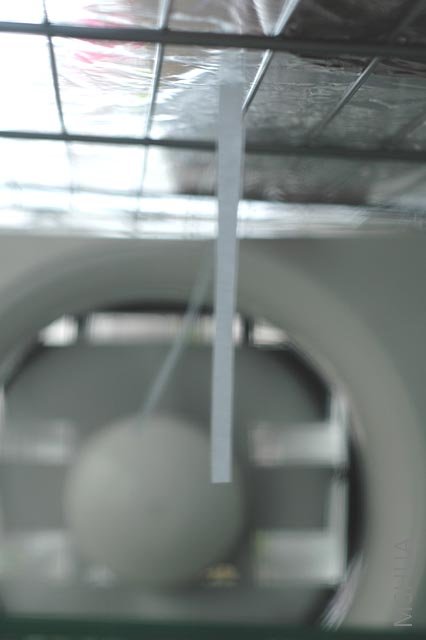

在架子内每层架上贴一条小纸片，检查风向及流动性。
风向标
粗粗地封好架子(未全面密闭，后面的膜只是临时贴好，前面根本没贴)，4月22日(天阴，无雨，有2~3级风)中午12点进行初次测试，室外26.5度，放入温室5分钟后25度，过了半小时后24.5度。温降2度，中午睡醒后一看23.5度。还是有点效果。

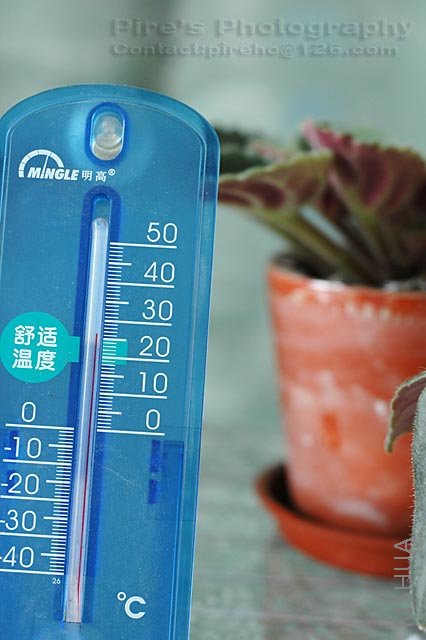

架外温度
架内温度
下午开始降温了，气温变化大，测试暂停，等待高温。
总结：
使用材料：1、湿帘纸35*50cm
2、排气扇8寸
3、鱼缸水泵10W
4、中性玻璃胶一支
5、AB胶2套
6、亚力克板一块
7、其它：塑料薄膜、电源线、插座、电工胶布、透明胶、挂钩。
费用：约180（不包括制作边框的亚力克板、湿帘纸无摊分）
缺点与新主意：
1、10*10*40的水槽水量只有4L不知会不会太小，天气热时可能要补水。
2、10W的水泵力量小，60cm的抽升高度刚好够，要换15W的。
3、排气扇加水泵的振动会不会对植物有影响？
4、边框做大了，总宽应做35cm就好了。上盖长度做大了1cm，宽度却小了1cm。现在盖不上。晕。
5、上部洒水部分还未做好，现在用鱼缸的滤棉，洒水不均，有待改进，怎样改好呢？
6、要效果好就要密封好，不能经常摸它们了。
7、装上定时开关，可以控制系统的启闭时间。定时开关每日可以控制14次开关很好用，不怕风扇过热。:s117" />
8、另一个想法，在水槽上增加半导体制冷片，直接将水的温度降低，降温效果可能会更好。就算外界湿度高，温度也会降下来。堇的高级酒店啊，比我家舒适多了。:s02
你们不要心急，等有34度高温我再回来汇报。2
[ 本帖最后由 水泫云 于 2008-7-26 15:10 编辑 ]
|
