智能全自动灌溉系统（更新程序演示和部分设备图片）

梁栋M · 发表于 2014-6-22 20:52

感觉这套系统方便实用，适合很多养花人的需要。

chaofan · 发表于 2014-6-22 21:18

本帖最后由 chaofan 于 2014-6-22 23:03 编辑

梁栋M 发表于 2014-6-22 20:52
感觉这套系统方便实用，适合很多养花人的需要。

谢谢你赠的花币和你的感觉，这系统只适合极少数有条件的人。
我是个思维先进想法独特的人，高效省力省时的人，种茶花是个新手，有过一批大茶巨大损失教训，就找原因，彻底解决根本问题。想想种过的菜和植物为什么和大棚的差距就那么大，原因就是环境和管理的问题。

苹果柚 · 发表于 2014-6-22 21:28

知识就是力量！

chaofan · 发表于 2014-6-22 21:46

本帖最后由 chaofan 于 2014-6-24 18:26 编辑

再次回复slycloudy的想法；

带液晶的传感器，室外用防护IP级别会低很多，换句话说不能长久在室外使用，就连插在盆内都是行不通的，这种属于密封不好的传感器，水会浇到传感器里就废了。我在一楼没发布过什么带液晶的传感器，你眼花了？

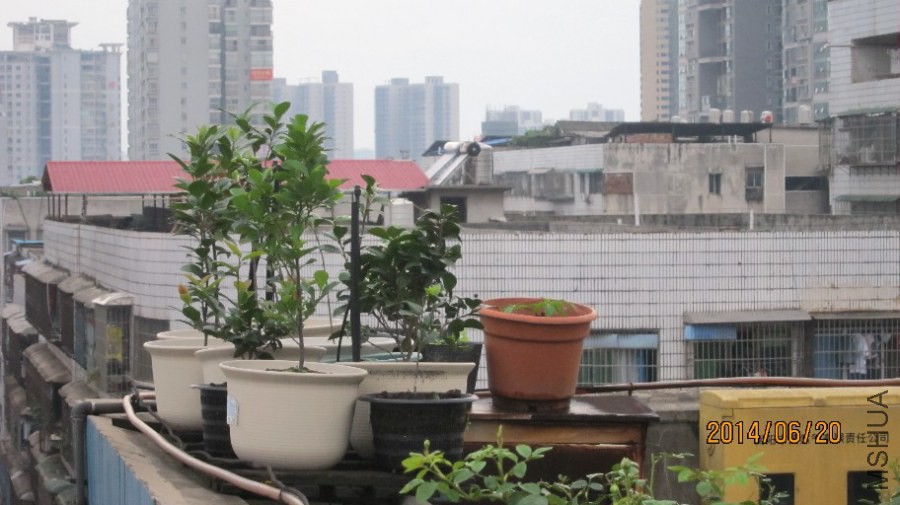

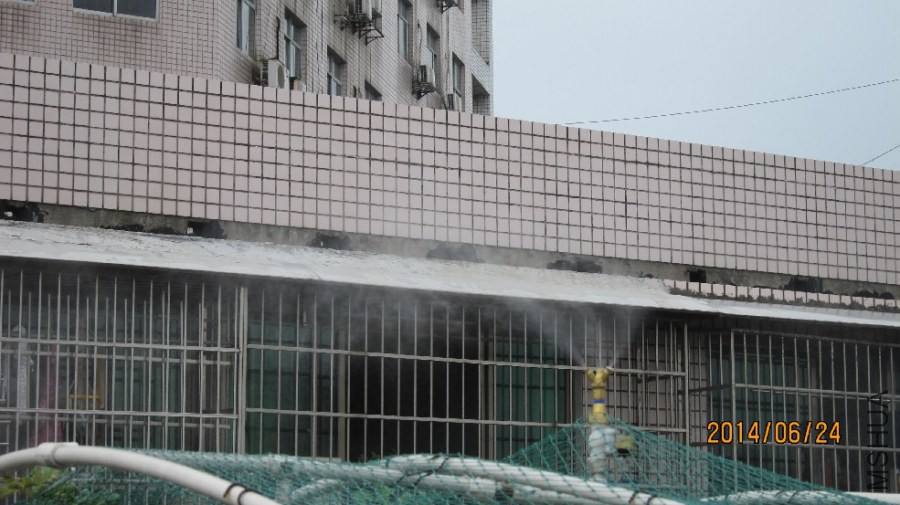

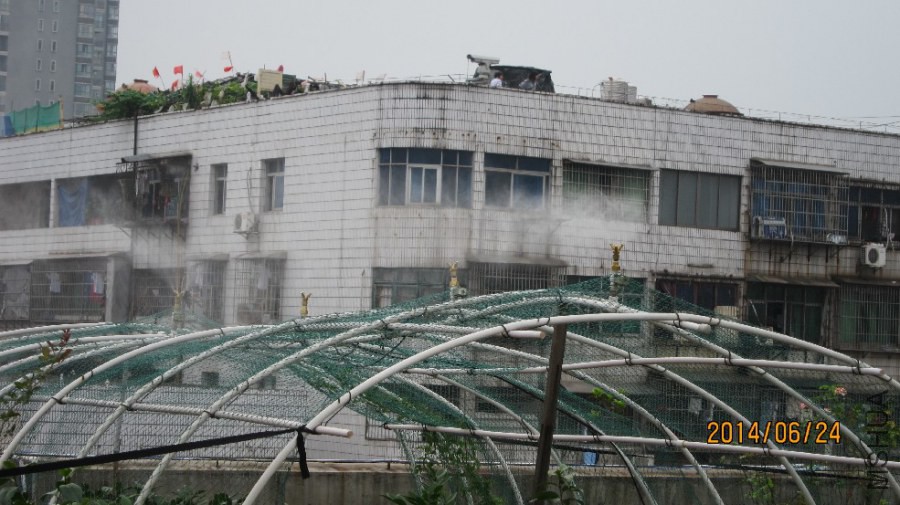

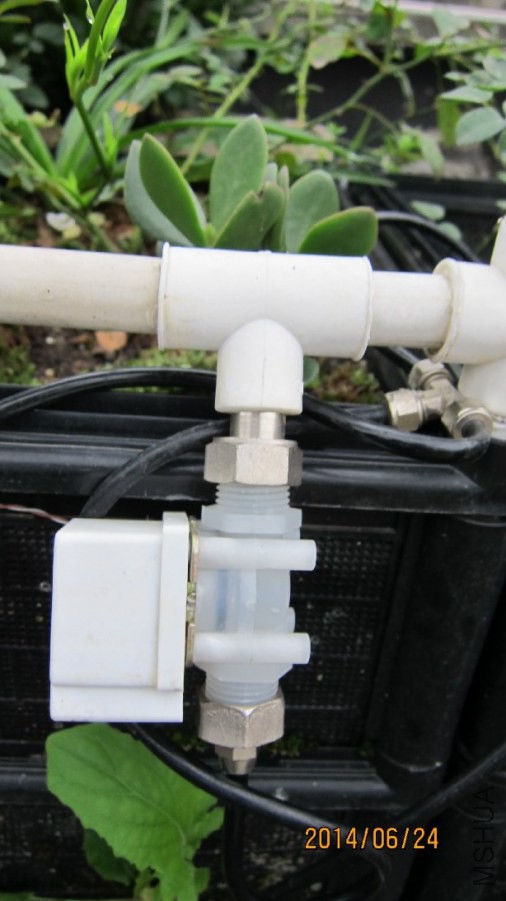

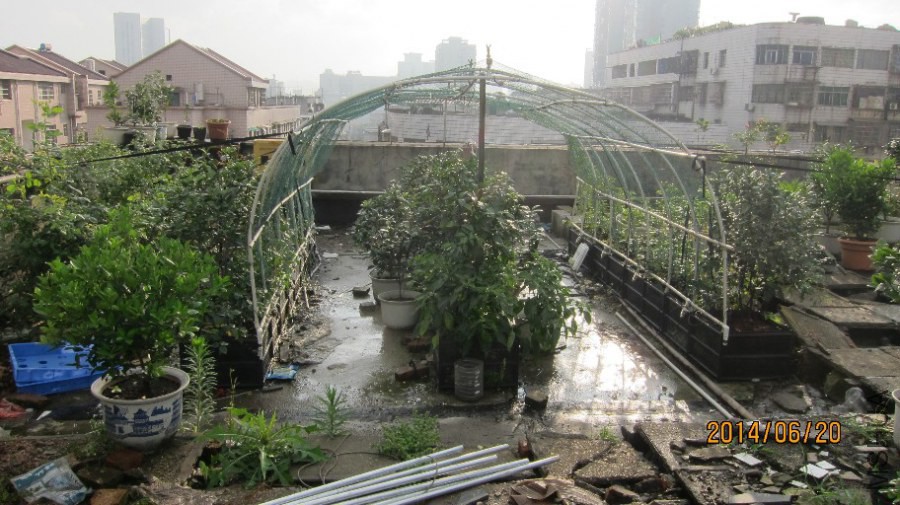

有些图片，在棚的附近的花盆中你是看不到出水孔的，阀装在棚顶直接喷水到盆内，简易大棚骨架完全是PPR20水管搭成，就近剪断水管加个3通接头就接电磁阀了，巧妙的设计，阀和PE水管就不会到处都可以见得到了，图一有32个电磁阀分别独立控制各路。

你再看看界面中的图一，里面有2个电泵按钮，实际我有2个电泵，中压、低压力的，喷水时才会自动启动这个电泵，压力为1.3mpa，13公斤，另外一个是普通家用自来水电泵，主要承担给楼顶的水塔加水。

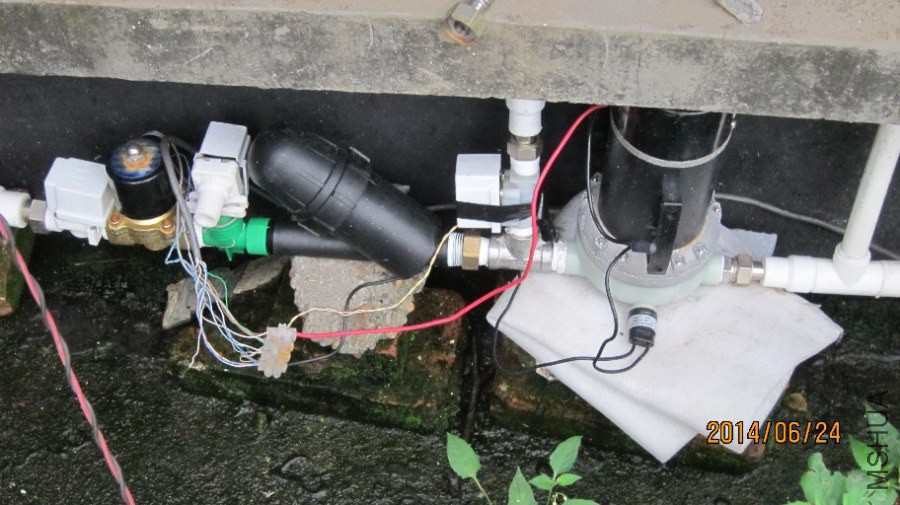

某些设备之前图片没拍，比如电泵和电磁阀，这些都是必须的，6月24号已补上图片。

你若能够从井底跳出来，我就敢保证你所看到的天空和从前的大不一样了！:P

chaofan · 发表于 2014-6-22 23:03

本帖最后由 chaofan 于 2014-6-23 02:56 编辑

梁栋M 发表于 2014-6-22 20:52
感觉这套系统方便实用，适合很多养花人的需要。

回复;梁栋M 的点评
“有条件”提示价格比较昂贵？目前这套系统成本超几何？过一万了没有？

29个传感器的成本就近万了，整个系统传感器的总价占比最多。我最初是由1个2个传感器用起的。
32路控制器就需要2个PLC，800*2 普通的同类产品3-500。不用传感器一样可以独立手动控制开关阀门。16路带定时的PLC，价格比16个定时器加起来要便宜多了。

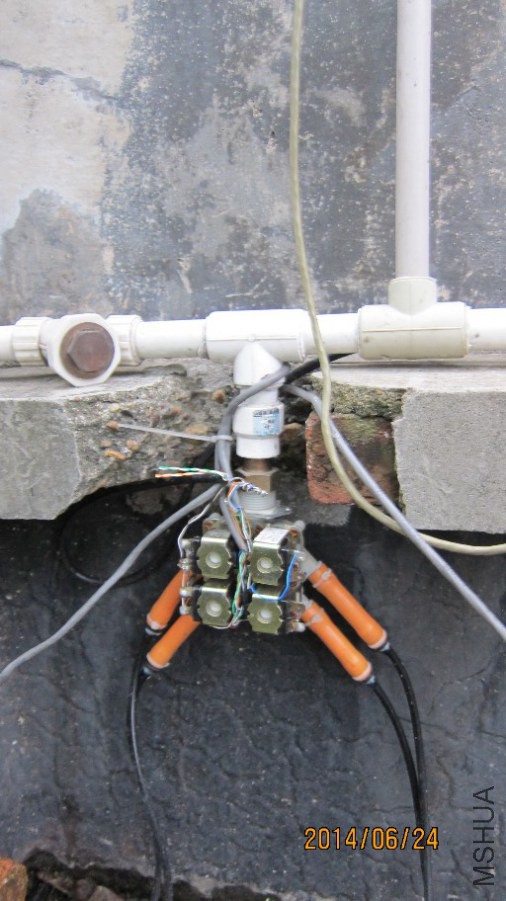

电磁阀12元一个，今年我将改用更先进的组阀。
电泵 200左右中压力的。普通的也行几十元的，如果只是点滴，不喷水或者水压好可以不用电泵。

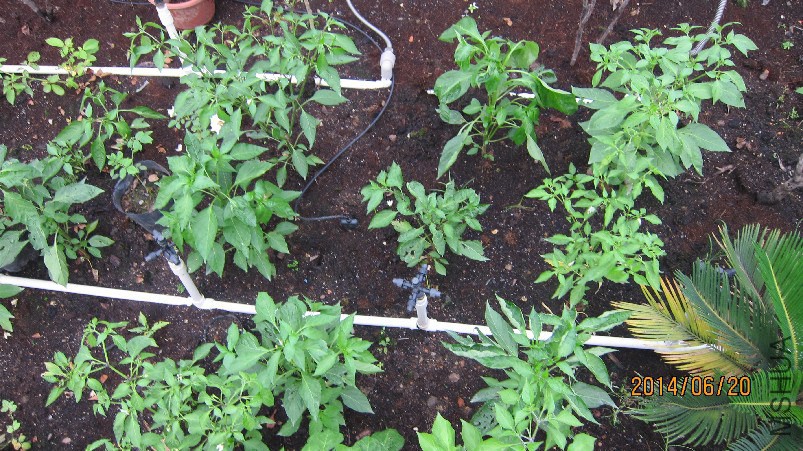

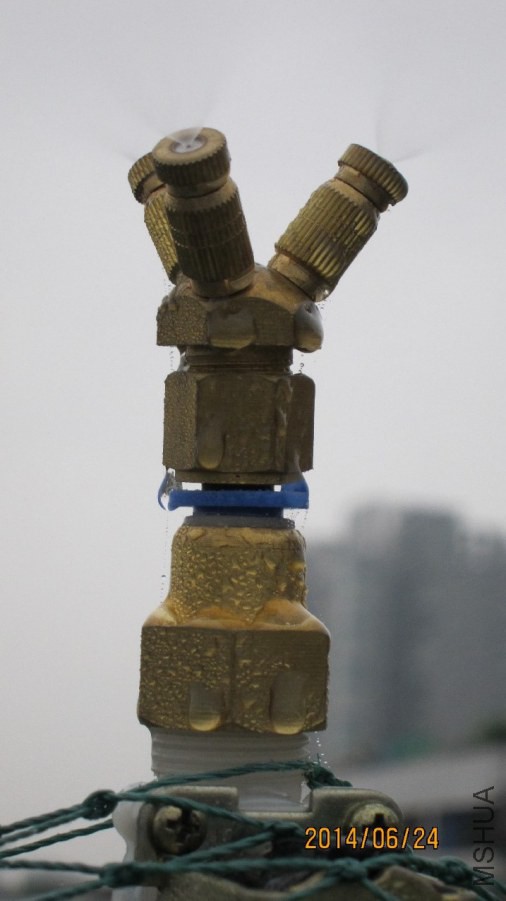

塑料喷头和PE水管数量价格不贵，今年准备改用微雾高压金属喷头。
电源适配器看功率大小了，几十到200间。
我使用了无线zigbee通讯设备，因为电脑主控要和PLC通讯，再控制10楼和阳台上的阀门，要在家中铺设485控制线，会不美观，一对价格230左右。

012012 · 发表于 2014-6-23 06:40

chaofan 发表于 2014-6-22 12:28
愿交良师益友，不知朋友你想要怎样的演示，我尽量满足。

拍几张自动灌溉的流程图，以证实你研发的产品行之有效。

蓝色天骄 · 发表于 2014-6-23 07:24

好厉害

默赏花 · 发表于 2014-6-23 10:00

不具体，看不明白，而且成本太高了

chaofan · 发表于 2014-6-23 21:36

012012 发表于 2014-6-23 06:40
拍几张自动灌溉的流程图，以证实你研发的产品行之有效。

关于智能自动灌溉程序屏幕录像文件下载
我在本论坛级别太低，上传文件受限、留言、短消息的权限都没有，录像下载地址只能截图了，迅雷快传下载地址更新在一楼的最后一张图片中。

duanhong49 · 发表于 2014-6-27 10:08

太高级了，几乎看懂，我就七八月要浇水，其余时间从来不管
